行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 4cm*3cm*1cm
后處理: 噴油
案例介紹

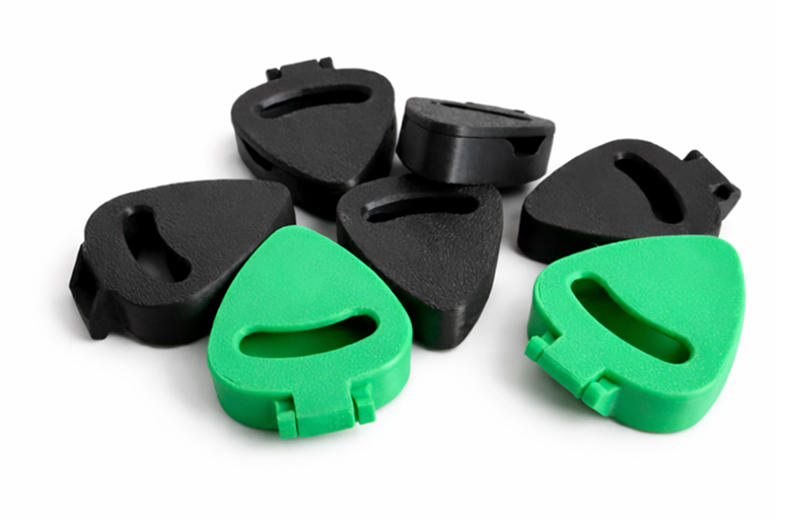

以圖中三角形吉他撥片收納盒為原型，3D打印手板模型的完整制作需覆蓋設計建模、切片打印與后處理美化三個核心階段，兼顧結構實用性與外觀還原度。首先是設計建模環節，將參考圖導入 Blender、CAD 或 Fusion 360 等設計軟件，精準提取收納盒的三角形輪廓、中部鏤空取片槽、側邊卡扣結構等核心特征，構建 3D 實體時需設定合理壁厚（2–3mm）以保證強度，同時優化卡扣的咬合尺寸（公扣與母扣間隙控制在 0.2–0.3mm），確保開合順暢且不易松脫，中部鏤空需預留足夠空間方便手指伸入取片，完成建模后導出 STL 格式文件。
接下來是切片與打印實施階段，選用 FDM 打印機與 PLA/TPU 材料，PLA 適合追求剛性與質感的版本，TPU 則可制作更柔韌的卡扣款；切片參數設置為層高 0.15–0.2mm 以還原表面紋理，填充密度 15–20% 兼顧輕量化與結構支撐，卡扣部位可適當提高填充至 25%，支撐僅在卡扣懸空處添加，避免殘留破壞表面；打印前預熱至噴嘴 200℃（PLA）/220℃（TPU）、熱床 60℃，打印過程中監控前 3 層粘附情況，防止翹邊影響卡扣配合精度，打印完成后小心去除支撐，用鑷子輕掰卡扣測試彈性。
最后是后處理與美化階段，先用 400 目→800 目砂紙打磨表面與邊緣，消除層紋與毛刺，讓收納盒觸感更順滑；若需提升質感，可噴涂啞光清漆或用丙烯顏料上色，保留黑白綠等經典配色，也可自定義圖案；組裝時測試卡扣開合流暢度，若過緊可輕微打磨公扣表面，過松則在卡扣內側粘貼極薄膠帶調整公差，最終得到一款便攜耐用、貼合吉他撥片尺寸的收納手板，可直接用于日常攜帶或作為產品開發原型。
若需進一步優化，可在設計時增加磁吸結構替代卡扣，或在盒內預留分層空間收納不同厚度撥片，批量打印時可將多個模型排版在同一平臺提升效率，選用木紋 PLA 耗材還能增添復古質感。
