行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 10cm*3cm*5cm
后處理: 噴油
案例介紹

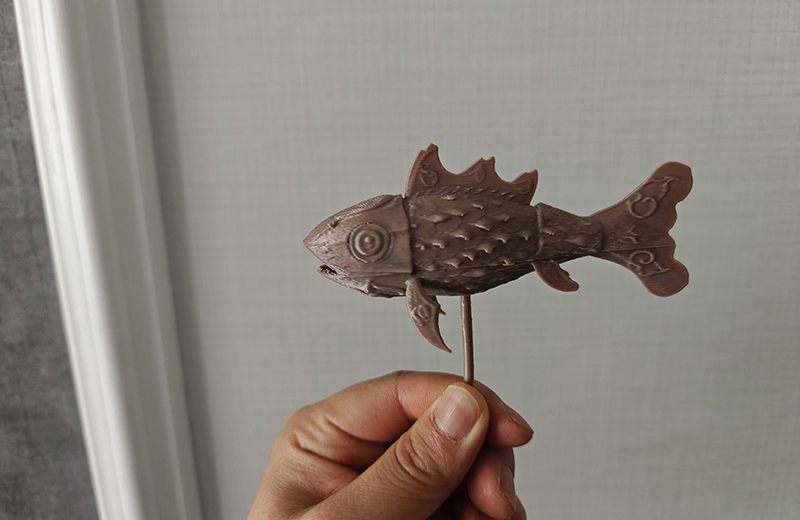

以圖中卡通魚造型為原型，3D打印魚燈手板模型需覆蓋設計建模、切片打印、后處理與燈光組裝四個核心階段，兼顧外觀還原度與透光實用性。首先是設計建模環節，將參考圖導入Blender、CAD或Fusion 360等設計軟件，提取魚身輪廓、背鰭、尾鰭、魚眼等細節，將魚身拆分為左右兩片殼體，壁厚設為1.5–2mm以保證透光性與結構強度，內部預留LED燈珠與紐扣電池的安裝槽位，底部設計插桿接口（直徑4–5mm）用于手持，魚嘴、魚眼等部位做鏤空或半透明處理以透出燈光，完成建模后導出各部件STL文件。
接下來是切片與打印實施階段，選用FDM打印機或光固化打印機，F(xiàn)DM適合快速打樣，光固化更適合還原精細紋理；FDM打印時優先選用透光PLA或TPU材料，切片參數設為層高0.15–0.2mm，填充密度10–15%以提升透光效果，僅在背鰭、尾鰭等懸空部位添加少量樹狀支撐；光固化打印時選用半透明光敏樹脂，層厚設為0.05–0.1mm，支撐僅布置在邊緣部位，打印后用酒精清洗并紫外固化；打印前預熱FDM噴嘴至200℃、熱床至60℃，光固化機校準平臺與曝光時間，打印完成后小心去除支撐，清理魚身鏤空部位殘留。
然后是后處理與美化階段，先用400目→800目砂紙打磨魚身表面與邊緣，消除層紋與毛刺，讓輪廓更順滑；上色時選用丙烯顏料或噴漆，為魚身繪制卡通紋理，魚眼、背鰭等部位可做高亮處理，半透明部位保留透光性，也可在表面噴涂一層清漆提升質感與防水性；將左右兩片魚身殼體用環保膠水粘合，確保內部燈槽密封且透光均勻。
最后是燈光組裝環節，在魚身內部安裝微型LED燈珠與紐扣電池，連接簡單串聯電路并設置開關，將燈珠布置在魚身中部以保證整體透光均勻，測試燈光亮度與續航，底部插入木質或塑料插桿，最終得到一款輕盈便攜、燈光柔和的魚燈手板模型，可作為節日裝飾或手持玩具使用。
若需進一步優化，可在設計時增加可開合魚嘴結構實現動態效果，或選用漸變透光材料營造夢幻光影，批量打印時可將多部件排版在同一平臺提升效率，選用夜光PLA耗材還能增添夜間視覺趣味。
