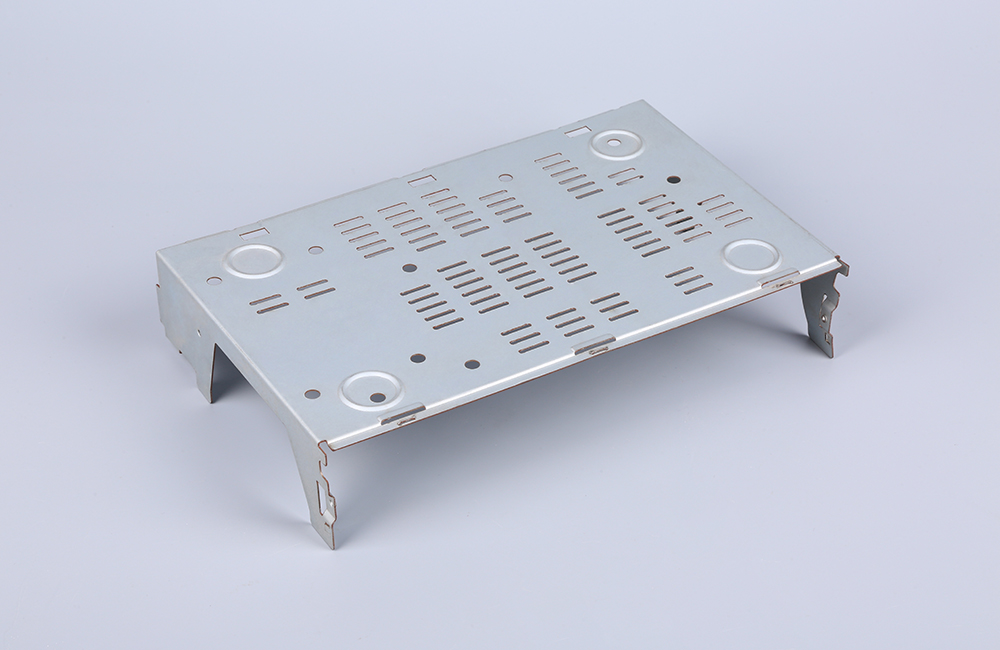

鈑金折彎件是指通過折彎工藝將平板金屬材料加工成具有一定角度、形狀和三維尺寸的鈑金零件。它是鈑金加工中最常見、應用最廣泛的產品形態之一，幾乎所有的鈑金結構件都或多或少地涉及折彎工序。

與平板件相比，折彎件具有更高的結構剛度和更復雜的空間形態，能夠在輕量化的前提下滿足承載、安裝、防護等多種功能需求。從簡單的L型支架到復雜的機箱外殼，都屬于鈑金折彎件的范疇。

一、鈑金折彎件的常見類型

根據折彎的形狀和結構特征，鈑金折彎件可以分為以下幾種常見類型。

L型折彎件是最簡單的折彎形式，將平板沿一條直線折彎成90度或其它角度，形成兩個互相垂直的平面。這種形式廣泛用于支架、角碼、安裝板、加強筋等。L型折彎件結構簡單、加工容易，是折彎工藝中最基礎的形態。

U型折彎件是將平板沿兩條平行的直線折彎，形成三個面組成的U形或槽形結構。常見于導軌、滑槽、框架的邊梁、電機的安裝座等。U型折彎件的兩個折彎邊可以是對稱的，也可以是一長一短，根據使用需求確定。

Z型折彎件呈臺階狀，通過兩個方向相反的折彎形成Z字形截面。這種結構用于高度補償或錯位連接，當兩個安裝面不在同一平面上時，Z型折彎件可以實現兩者之間的過渡連接。常見于設備底腳、連接支架、高低過渡件等。

盒型折彎件是折彎工藝中難度較高的一種，通過多個方向的折彎形成一個封閉或半封閉的盒狀結構。典型的盒型折彎件包括儀器外殼、控制盒、抽屜、托盤等。盒型折彎件的設計需要考慮折彎順序的可行性，避免相鄰折彎之間的干涉。

異形折彎件包括帶角度的非90°折彎、圓弧折彎、多段連續折彎等復雜形態。這類零件通常用于特殊結構的連接或造型設計，對模具和工藝的要求較高，有時需要采用多次折彎或?qū)Ｓ媚＞邅硗瓿伞?/p>

翻邊折彎件是在板材邊緣進行小角度或90°的折彎，形成加強邊或安裝邊。翻邊不僅可以增加邊緣的剛度和安全性（消除銳邊），還可以作為與其他零件連接的安裝面。常見的翻邊折彎件包括門板的四周翻邊、蓋板的折邊等。

二、折彎件的設計要素

設計一個合理的鈑金折彎件，需要從以下幾個方面綜合考慮。

材料選擇是設計的基礎。常用材料包括冷軋鋼板（SPCC）、鍍鋅板（SGCC、SECC）、不銹鋼（304、316）、鋁合金（5052、6061）等。不同材料的延伸率、回彈量、加工硬化特性差異很大，直接影響折彎工藝的參數選擇。例如不銹鋼的回彈量大于普通碳鋼，設計時需要更大的角度補償；鋁合金較軟但易開裂，折彎半徑需要更大。

厚度選擇直接影響折彎的可行性和零件強度。鈑金折彎件的厚度通常在0.5mm到6.0mm之間。0.5到1.0mm適用于小型外殼、屏蔽罩等輕載場合；1.0到2.0mm是最常見的厚度范圍，適用于大多數機箱、支架、控制柜；2.0到3.0mm適用于需要承載的中大型結構件；3.0mm以上折彎難度顯著增加，需要更大噸位的設備和更大的折彎半徑。

最小折彎邊是設計時需要重點關注的參數。折彎邊過短會導致無法穩定折彎或折彎時工件滑出。最小折彎邊受下模V寬限制，通常約為V寬的0.6到0.7倍。對于1.5mm的板材，最小折彎邊大約在8到10mm左右。如果設計要求的折彎邊小于這個值，需要采用更小的V寬（需確認是否會導致開裂）或改用其他工藝（如焊接、鉚接）。

折彎半徑是折彎內角的圓弧半徑。自然折彎時，內R主要由下模V寬決定，近似為V寬的六分之一左右。如果圖紙要求的內R小于自然成形值，需要采用更小的V寬或刨槽工藝，但會增加開裂風險。如果要求的內R較大，則需要使用圓弧模或多次折彎來成形。一般建議內R不小于板厚，對于不銹鋼等高強度材料，內R建議為板厚的1.5到2倍。

孔邊距是折彎線附近的孔與折彎線之間的距離。如果孔離折彎線太近，折彎時孔會被拉變形，甚至撕裂。一般要求孔邊到折彎線的距離不小于2倍板厚。如果空間不允許，可以考慮先折彎后沖孔，或者將圓形孔改為腰形孔以釋放應力。

工藝缺口是解決折彎干涉問題的常用手段。當兩個折彎邊在轉角處交匯時，如果不設置釋放槽，折彎時轉角處會相互擠壓導致變形或撕裂。工藝缺口通常是在轉角處開設一個三角形或圓形的切口，常見尺寸為R0.5到1.0mm。對于外觀要求高的零件，缺口可以設計在折彎內側或采用焊接打磨的方式處理。

折彎方向與材料軋制方向的關系會影響開裂風險。金屬板材在軋制方向上具有更好的延伸率，垂直于軋制方向則延伸率較差。折彎時，折彎線應盡量垂直于軋制方向，以降低開裂風險。如果同一個零件上有多個不同方向的折彎，需要根據主要受力方向和開裂風險來權衡。

三、折彎工藝對零件的影響

折彎工藝本身會對零件的最終形態和性能產生多方面的影響，設計時需要充分考慮這些因素。

回彈是折彎后最常見的現象。材料在折彎過程中發生塑性變形，但彈性部分在卸壓后會恢復，導致實際角度大于模具角度。回彈量受材料牌號、厚度、折彎角度、內R等多種因素影響。設計時需要在展開圖上考慮回彈補償，或者在工藝上采用壓底折彎、三步折彎等方法來減小回彈影響。

折彎變形包括折彎線附近的材料拉伸和折彎后的整體扭曲。折彎時，彎角外側的材料被拉伸變薄，內側被壓縮增厚。如果折彎線靠近邊緣或孔，可能導致邊緣收縮或孔變形。多道折彎的零件，如果折彎順序不合理，還可能產生整體扭曲變形。設計時可以通過合理的折彎順序、對稱布局、增加工藝定位孔等方式來控制變形。

加工精度是折彎件的重要質量指標。折彎角度的公差一般在±0.5°到±1°之間，外形尺寸的公差通常在±0.2mm到±0.5mm之間。對于需要高精度配合的折彎件，如精密儀器外殼、電子設備機箱，需要在設計時預留調整余量，或通過后續加工（如銑削）來保證關鍵尺寸。

表面損傷是折彎過程中難以完全避免的問題。板材與模具接觸的部位會產生壓痕、劃傷或擦傷。對于外觀要求高的零件，可以采用無壓痕模具、貼保護膜、或選用表面硬度較高的材料來減輕損傷。在設計時，也可以將外觀面安排在折彎時與模具接觸較少的一側。

四、折彎件的工藝性評價

一個好的折彎件設計，應該在滿足功能需求的前提下，具有良好的工藝性。可以從以下幾個方面進行評價。

折彎順序的可行性是首先要考慮的問題。如果零件有多個折彎，需要檢查是否存在“先折后折”的干涉問題。例如一個盒型件，如果先折了四邊，最后折底部，可能會發現兩側邊已經阻擋了底部折彎的模具進入。設計時應該在3D軟件中模擬折彎順序，確保每一步都有足夠的操作空間。

折彎邊的均勻性影響折彎穩定性和外觀。如果同一個折彎邊的長度很長，而中間有缺口或孔洞，折彎時容易產生局部變形或角度不一致。設計時盡量保持折彎邊的連續性，如果必須開孔，可以考慮將孔位避開折彎線或采用加固結構。

對稱性是降低變形風險的有效手段。對稱的折彎布局可以使折彎應力相互抵消，減少整體扭曲變形。如果零件結構不對稱，可以通過增加工藝定位孔或在后續工序中校平來補償。

標準化程度影響成本和效率。盡量使用標準的折彎角度（如90°），避免使用非標角度；盡量使用常見的折彎半徑，減少專用模具的投入。對于有多個相同折彎特征的零件，盡量保持一致性，以便使用同一套模具完成。

五、常見問題與設計對策

折彎后角度不對通常是由于回彈補償不足或折彎?rùn)C(jī)精度不夠造成的。設計對策是預留回彈補償量，在圖紙上明確標注折彎角度公差，并在批量前進行試折驗證。

折彎后孔位偏移是因?yàn)檎蹚潟r(shí)靠近折彎線的孔被拉伸變形。設計對策是確?？走叺秸蹚澗€的距離不小于2倍板厚，如果空間不允許，可以考慮先折彎后沖孔，或者將孔設計為腰形孔以補償變形。

折彎邊根部開裂是由于折彎半徑過小或材料硬度過高。設計對策是增加折彎內R，建議不小于板厚；對于不銹鋼等高強度材料，內R建議為板厚的1.5到2倍；如果必須采用小R，可以考慮先刨槽后折彎。

折彎后表面壓痕過深是由于下模肩部磨損或壓力過大。設計對策是對于外觀要求高的零件，在設計時就注明使用無壓痕模具；或者在板材表面貼保護膜后再折彎。

折彎后零件扭曲是由于折彎順序不合理或應力分布不均。設計對策是采用對稱折彎布局，合理安排折彎順序，先折彎中間再折彎兩側；對于復雜零件，可以在展開圖上增加工藝定位孔，便于折彎時定位。

六、折彎件與其它工藝的關系

鈑金折彎件在實際應用中往往不是孤立存在的，它與其它工藝環節緊密相關。

與沖孔的配合是常見的組合。大多數折彎件都需要在下料階段完成孔加工，然后再折彎。設計時需要注意孔位與折彎線的距離，避免折彎后孔變形。如果零件上有大量密集孔，折彎后孔距可能會因材料拉伸而發生變化，需要考慮這一影響。

與焊接的配合體現在折彎件的接縫處理上。對于盒型折彎件，折彎后往往需要焊接接縫以保證密封性和強度。設計時應在轉角處預留焊接空間，并考慮焊后打磨對尺寸的影響。

與壓鉚的配合需要考慮折彎對壓鉚件的影響。如果先壓鉚后折彎，靠近折彎線的壓鉚件可能會在折彎時受拉變形。設計時應確保壓鉚件與折彎線保持足夠距離，或者采用先折彎后壓鉚的工藝順序。

與表面處理的配合需要考慮折彎件在噴涂、電鍍等過程中的掛具位置和排水排液需求。折彎形成的死角可能積存液體或粉末，設計時應考慮開設工藝孔或調整折彎角度以利于處理。

七、總結

鈑金折彎件是連接平板與復雜三維結構的橋梁。它的核心價值在于以簡單的工藝實現豐富的空間形態，用較輕的重量獲得較高的結構剛度。

成功的折彎件設計需要從材料選擇、厚度確定、幾何特征（折彎邊長度、折彎半徑、孔邊距）、工藝可行性（折彎順序、干涉檢查、回彈補償）等多個維度綜合考慮。

在設計實踐中，需要記住幾個關鍵原則：折彎邊不宜過短，建議不小于8到10倍板厚；折彎內R不宜過小，建議不小于板厚；孔與折彎線保持距離，建議不小于2倍板厚；復雜折彎需要模擬順序，避免干涉；高回彈材料需要角度補償，批量前需要試折驗證。
