全景工廠
行業案例
CASE
行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 5cm*5cm*3cm
后處理: 噴油

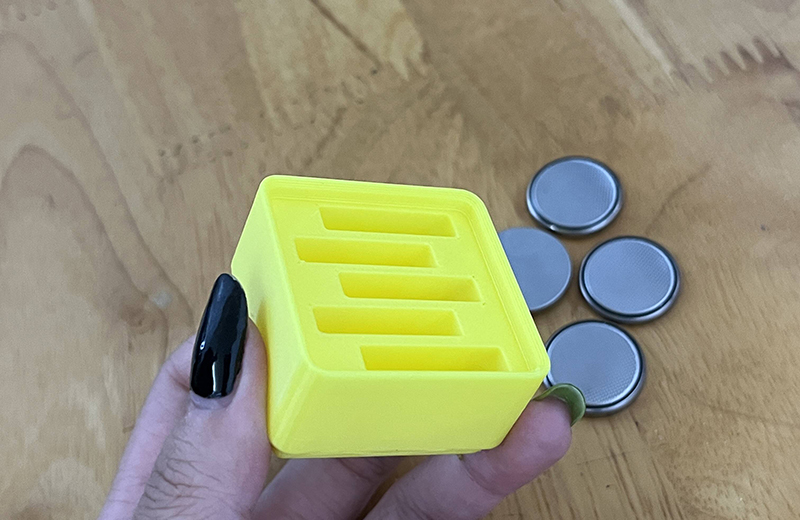

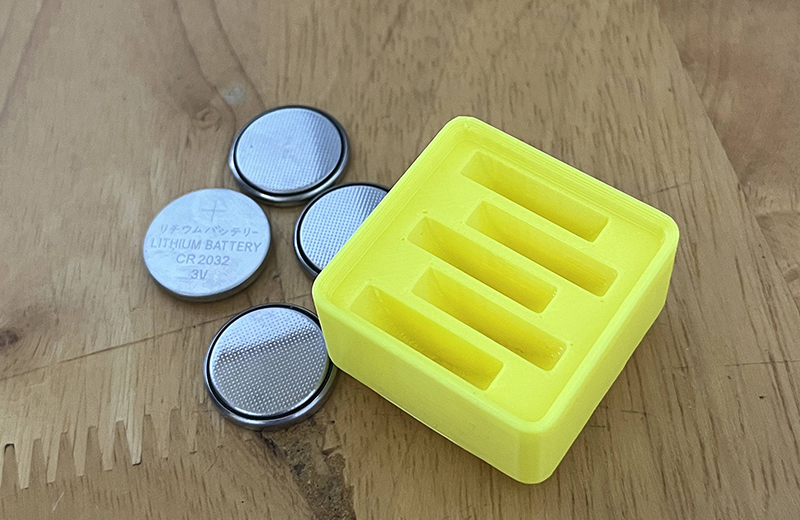

案例介紹
以實用便攜為核心，3D 打印紐扣電池收納盒手板模型的制作需覆蓋設計建模、切片打印與后處理組裝三個階段，兼顧分類收納、安全防護與便攜性。首先是設計建模環節，將參考需求導入 Blender、CAD 或 Fusion 360 等設計軟件，根據常見紐扣電池型號（如 CR2032、CR2025、CR1632 等）規劃內部格位，每個格位尺寸略大于電池直徑（預留 0.2–0.3mm 間隙方便取放），深度為電池厚度的 1.2 倍以防止脫落，盒體壁厚設為 2–3mm 保證強度，頂部設計翻蓋或滑蓋結構，搭配卡扣或磁吸實現閉合，側面預留掛孔（直徑 3–4mm）方便掛于鑰匙扣，完成建模后導出盒體、盒蓋、卡扣等部件的 STL 文件。
接下來是切片與打印實施階段，選用 FDM 打印機與 PLA/PETG 材料，PETG 韌性更佳適合頻繁開合的卡扣結構；切片參數設置為層高 0.15–0.2mm，填充密度 15–20%，卡扣與合頁部位可提高至 25% 填充，僅在翻蓋懸空處添加少量樹狀支撐；打印前預熱噴嘴至 200℃（PLA）/230℃（PETG）、熱床至 60℃，打印過程中監控格位尺寸精度，確保電池能順利放入，完成后小心去除支撐，清理格位與卡扣邊緣毛刺。
最后是后處理與美化組裝階段，先用 400 目→800 目砂紙打磨盒體表面與邊緣，消除層紋與尖銳邊角，避免刮傷；可在盒蓋表面用激光雕刻或丙烯顏料標注電池型號，方便快速識別，也可噴涂啞光清漆提升質感與耐用性；組裝時測試翻蓋開合流暢度與卡扣松緊度，過緊可輕微打磨公扣，過松則在卡扣內側粘貼極薄膠帶調整公差，若采用磁吸設計，需在盒體與盒蓋對應位置嵌入微型磁鐵（用膠水固定），最終得到一款分類清晰、便攜耐用的紐扣電池收納盒手板，可直接用于日常收納或作為產品開發原型。
若需進一步優化，可在設計時增加彈性卡扣固定電池，或選用透明 PLA 材料實現可視化收納，批量打印時將多部件排版在同一平臺提升效率，內置干燥劑槽還能防止電池受潮氧化。
