行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 13cm*3cm*3cm
后處理: 噴油
案例介紹

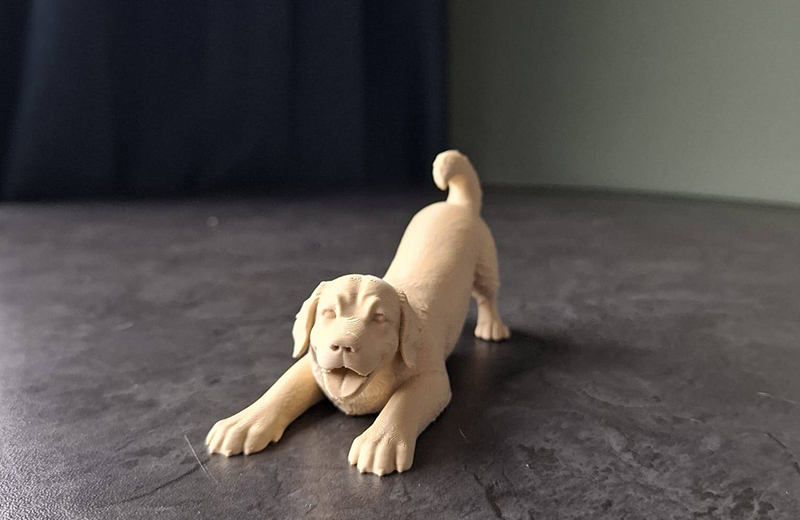

以圖中這只姿態生動的伸懶腰狗狗為原型，3D打印手板模型的完整制作需覆蓋設計建模、切片打印與后處理美化三個核心階段，兼顧姿態還原度與結構穩定性。首先是設計建模環節，將參考圖導入 Blender、CAD 或 Fusion 360 等設計軟件，精準提取狗狗前肢伸展、后肢蹬地、尾巴上翹的動態輪廓，重點還原毛發紋理、面部表情與肢體比例，構建3D實體時設定壁厚 3–4mm 以保證抗摔強度，底部設計平穩支撐面（可輕微加厚）避免傾倒，若為大尺寸模型可拆分為頭部、軀干、四肢等部件便于打印，完成建模后導出 STL 格式文件。
接下來是切片與打印實施階段，選用 FDM 打印機或光固化打印機，光固化更適合還原細膩毛發紋理，F(xiàn)DM 則適合快速打樣；FDM 打印時優先選用 PLA 或 PETG 材料，切片參數設置為層高 0.15–0.2mm，填充密度 15–20%，僅在耳朵、尾巴等懸空部位添加樹狀支撐，避免殘留破壞毛發細節；光固化打印時選用光敏樹脂，層厚設為 0.05–0.1mm，支撐僅布置在底部與邊緣，打印后用酒精清洗并紫外固化；打印前預熱 FDM 噴嘴至 200℃、熱床至 60℃，光固化機校準平臺與曝光時間，打印過程中監控姿態完整性，完成后小心去除支撐，清理毛發紋理間殘留。
最后是后處理與美化階段，先用 400 目→800 目砂紙輕磨表面與邊緣，消除層紋與支撐痕跡，讓毛發紋理更順滑；上色時選用丙烯顏料或噴漆，還原狗狗真實毛色（如金黃、黑白、棕褐），用細筆勾勒面部細節與毛發層次，也可做舊處理增添復古質感；若為分體模型，用環保膠水粘合各部件并打磨接縫處，最終得到一款姿態生動、細節豐富的狗狗手板模型，可作為桌面擺件或?qū)櫸锛o(jì)念藏品使用。
若需進一步優化，可在設計時增加底部防滑紋理或配重塊提升穩定性，選用柔性 TPU 材料制作可活動的耳朵與尾巴，批量打印時將多部件排版在同一平臺提升效率，選用夜光 PLA 耗材還能增添夜間視覺趣味。
