行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 12cm*4cm*5cm
后處理: 噴油
案例介紹
一、整體思路

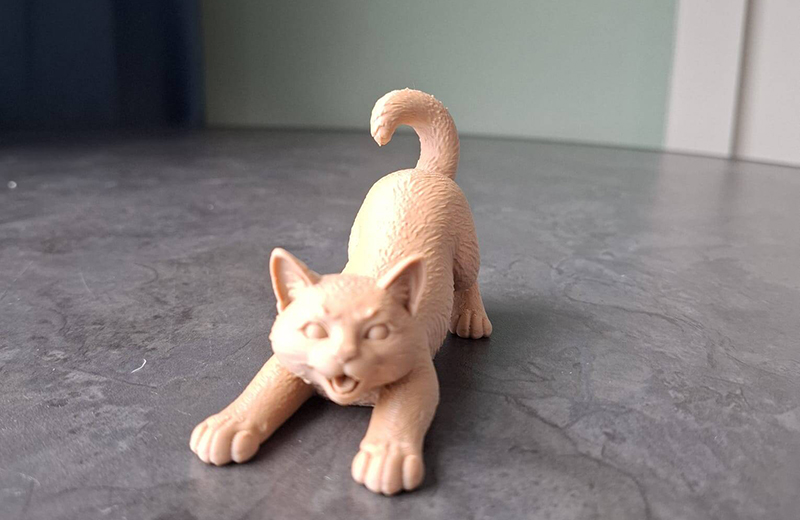

模型的核心是表現貓咪伸展身體時的動態：前爪向前伸、后腿向后蹬、背部微微拱起、尾巴上揚。為了讓打印穩定，底部加了一個扁平的底座，四肢與底座接觸面大，不易傾倒。
整體采用參數化建模的方式，所有尺寸（身體長度、四肢位置、彎曲角度等）都用變量定義，方便你根據需要縮放或微調。
二、各部位的建模邏輯
1. 底座
一個扁平的立方體，位于模型最下方。
它的上表面作為所有貓咪部件的 Z 坐標參考面（即底座厚度以上為 Z=0 平面）。
如果不需要底座，可以關閉?enable_base，此時貓咪直接坐落在打印平臺上。
2. 身體
用拉長的球體（scale 變形）模擬貓咪圓潤、修長的軀干。
位置在底座上方，中心高度略高于四肢根部，使身體有自然拱起的弧度。
3. 頭部
一個球體，置于身體前方略高的位置。
頭部與身體有部分重疊，打印時自然融合，不必刻意平滑。
4. 耳朵
兩個圓錐體，位于頭頂兩側，略微向外傾斜。
圓錐底部半徑大、頂部尖，模擬貓耳形狀。
5. 前肢（伸懶腰的關鍵）
每側前肢用圓柱體連接肩部與爪部。
肩部位置在身體前側較高處，爪部位置在底座上表面且更靠前、稍向中間收攏，形成前伸姿態。
爪部用一個球體增加圓潤感，同時增加與底座的接觸面積。
6. 后肢
結構與前肢類似，但方向向后延伸。
臀部位置在身體后側較高處，后爪位置更靠后且略向外撇，體現蹬伸的感覺。
同樣用球體做爪墊。
7. 尾巴
采用兩段式圓錐，模擬尾巴自然彎曲的造型。
第一段從根部向上后方揚起，第二段再向下彎曲，形成貓伸展時尾巴微微翹起又自然下落的姿態。
根部較粗，尖端變細。
8. 面部特征（可選）
眼睛：兩個小球體，位于頭部前方偏上位置。
鼻子：一個小球體，位于眼睛下方正中。
這些細節可以根據打印精度決定是否保留，小尺寸時可能不明顯。
三、打印與參數調整建議
縮放系數
代碼開頭有 scale_factor，默認 1.0 時模型長約 100mm。如果打印空間小，可縮小到 0.5 左右。
底座開關
如果希望直接打印無底座的貓咪，可將 enable_base 設為 false，此時模型會直接平放在平臺上。不過建議保留底座，防止打印過程中四肢脫落。
支撐需求
由于尾巴懸空、耳朵向外，F(xiàn)DM 打印時可能需要少量支撐（尤其是尾巴底部）。如果使用光固化，則基本無需支撐。
參數微調
如果你想改變姿態（例如讓前肢伸得更遠、尾巴翹更高），可以直接修改對應的坐標、長度或角度變量，所有尺寸都集中定義在文件前部，方便調整。
四、總結
這個模型通過球體+圓柱+圓錐這些基礎幾何體組合，加上適當?shù)奈恢闷坪托D(zhuǎn)，生動地還原了貓咪伸懶腰的動態。底座保證了打印穩定性，參數化設計讓你可以靈活調整大小和姿態。整個過程體現了用簡單幾何體構造有機形態的思路，也適合作為學習 OpenSCAD 組合建模的入門示例。
