行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 20cm*20cm*12cm
后處理: 噴油
案例介紹

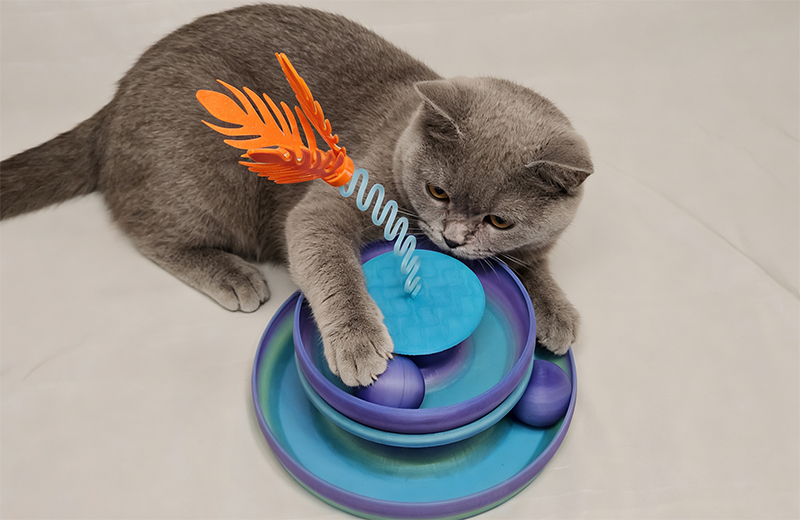

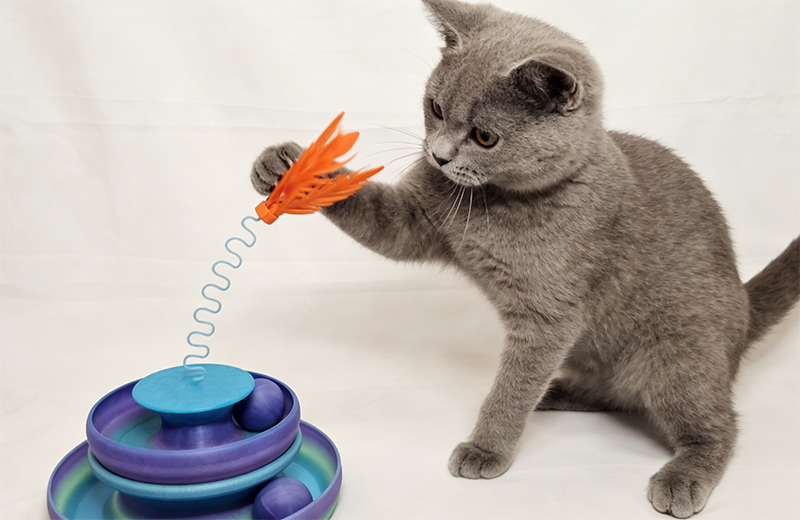

以圖中這款雙層轉盤+彈簧羽毛的貓咪解悶玩具為原型，3D打印手板模型需覆蓋設計建模、切片打印、后處理組裝三個核心階段，重點保障寵物玩耍安全性與結構耐用性。首先是設計建模環節，將參考圖導入Blender、CAD或Fusion360等設計軟件，精準提取雙層環形軌道、中心立柱、彈簧底座及羽毛接口的輪廓線條，重點還原漸變色彩的分層結構與軌道順滑度。為確保貓咪安全玩耍，需將所有邊緣設計為R1–R2的大圓角，避免尖銳毛刺劃傷爪墊；內部雙層軌道設計為貫通式凹槽，寬度需適配常見乒乓球/塑料球直徑（約38–40mm），預留0.5mm左右間隙確保球體滾動順暢；中心立柱頂部需設計快拆接口（如卡槽或直徑3–4mm的通孔），方便更換羽毛、逗貓棒等不同配件，整體模型壁厚建議設置為3–4mm，提升抗擠壓強度；建模完成后，將底座、軌道層、接口部件導出STL格式文件。
接下來是切片與打印實施階段，選用FDM打印機，材料推薦優先使用PETG或韌性PLAPro，其抗摔性和耐咬韌性更適合寵物玩具環境，可有效抵抗貓咪抓咬和碰撞；切片參數設置為層高0.2mm以平衡打印效率與細節，填充密度控制在20–25%，在保證輕量化的同時提供足夠的支撐力；軌道內壁需優化至0.15mm層高以提升順滑度，支撐僅在彈簧底座底部、葉片等極少數懸空部位添加，避免殘留破壞滾動流暢度；打印前預熱噴嘴至230℃（PETG）/205℃（PLAPro）、熱床至60℃，打印過程中監控軌道層與底座的粘合情況，防止分層脫落，打印完成后小心拆除支撐，清理軌道內部殘留。
最后是后處理與美化組裝階段，先用400目→800目砂紙對所有部件表面和邊緣進行細致打磨，特別是軌道內側與球體接觸部位，需打磨至完全光滑，避免卡球或刮傷寵物；組裝時將雙層軌道層套入中心立柱，確保每層旋轉無卡頓，將彈簧底座與立柱底部固定，可嵌入螺母增加連接強度；羽毛配件可選用3D打印柔性TPU材質，模擬真實羽毛觸感，也可直接購買成品彈簧與羽毛替換件搭配使用。測試時放入球體，確保貓咪抓撓、拍打時滾動順暢，接口牢固不脫落，最終得到一款安全耐用、互動性強的寵物解悶玩具手板模型。
若需進一步優化，可在設計時增加可拆卸的滾珠結構，或在底座底部添加防滑紋路防止滑動；批量打印時將多層部件排版在同一平臺提升效率，還可在表面噴涂一層無毒清漆，增強耐臟性與使用壽命。
